Hier vind je onze installatievoorbeelden m.b.t een dubbelwandig rookkanaal. Klik op de button/afbeelding en je ziet vervolgens een instructievoorbeeld.
Kom je er na het zien van de voorbeelden toch niet helemaal uit, neem dan gerust contact met ons op.
Daarnaast kunnen wij je ook (eventueel) in contact brengen met een installatiebedrijf.

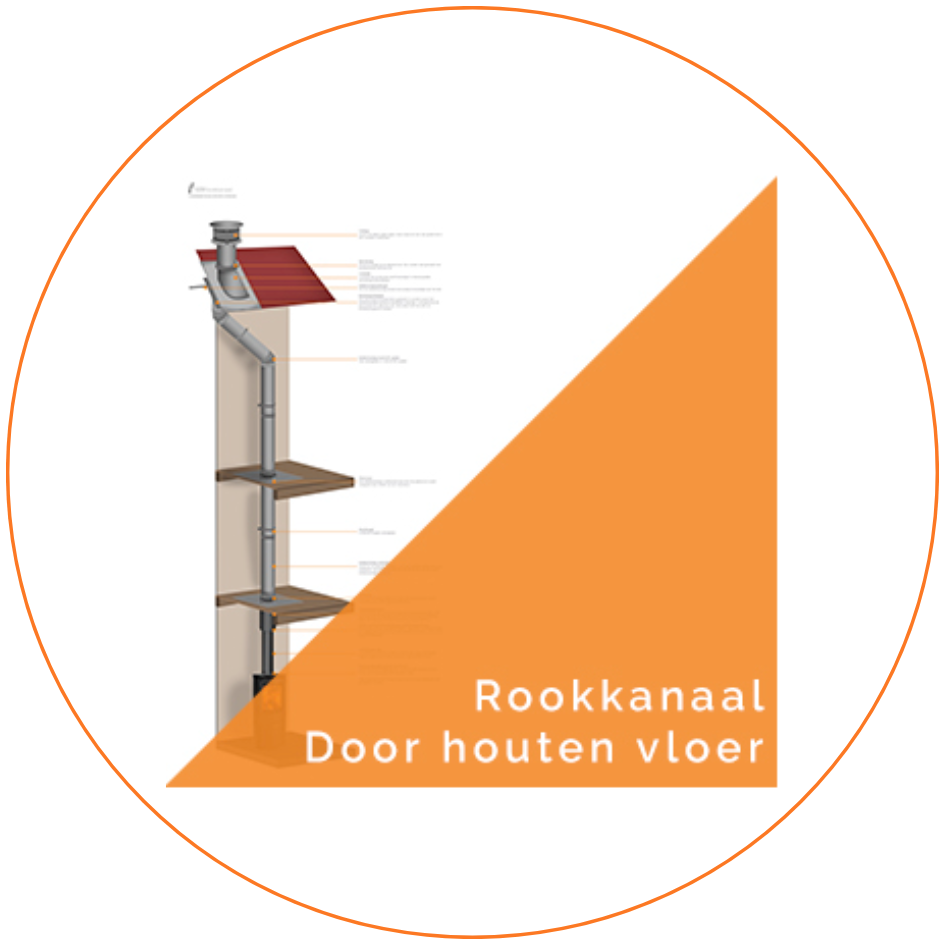

Hier vind je een voorbeeld van een installatie door 2 houten verdiepingsvloeren. Een veel voorkomende situatie bij de wat oudere woningen. Belangrijk is dat zowel het enkelwandige als het dubbelwandige rookkanaal voldoende afstand houden van brandbare materialen. In de praktijk komt het er vaak op neer dat, bij een houten vloer het dubbelwandige rookkanaal zichtbaar is in de woonkamer . Het enkelwandige rookkanaal gaat over in dubbelwandig via een verticale nisbus. Gelukkig is de nisbus tegenwoordig af-fabriek in zwarte coating te leveren waardoor dit verloop al een stuk minder opvalt. Mocht de nisbus alleen in RVS kleur verkrijgbaar zijn biedt een spuitbus hittebestendige lak in de juiste kleur de oplossing.
Moet er een rookkanaal 'versleept' worden (een rookkanaal naar links, rechts, voren of achteren verplaatsen noemen ze 'verslepen'), dan kun je daarvoor onze verslepingstabellen gebruiken. Op de tabel kun je zien hoeveel het kanaal versleept wordt wanneer er tussen 2 bochten een bepaald element wordt geplaatst. Vragen over de tabellen? Neem dan gerust contact met ons op.
Let op: houd er ook rekening mee dat er gemonteerd dient te worden conform het bouwbesluit NEN 6062. Dat houdt ook in dat het dubbelwandige rookkanaal omkokerd dient te worden met brandwerend plaatmateriaal

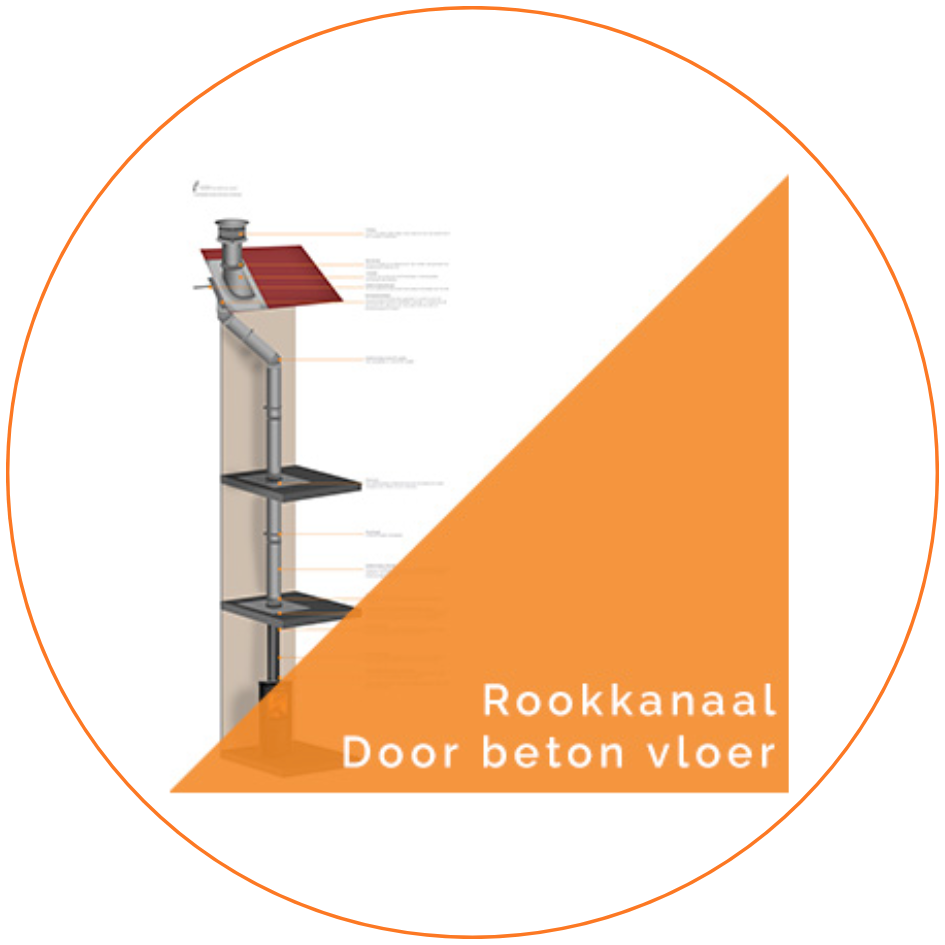

Heb je een woning met een betonnen vloer en je wilt een rookkanaal installeren? Bekijk dat dit installatievoorbeeld. Bij een betonnen vloer wordt er een vertrekplaat gebruikt. Daarmee start het dubbelwandige rookkanaal pas op de etage. Dit heeft als groot voordeel dat er alleen enkelwandige pijp zichtbaar is in het vertrek waar de kachel staat. Let er op dat het gat in de eerste etage een stuk kleiner mag zijn dan het gat in de 2e betonnen vloer. Door de eerste vloer komt immers alleen een enkelwandige pijp. Het is wel aan te raden het gat enkele centimers ruimer te maken dan de buitendiameter van de pijp. De resterende ruimte kan dan opgevuld worden met isolerende wol. Wanneer het eerste gat niet te groot is kan er een smal rozet aan het plafond gemonteerd worden, wat vaak mooier oogt dan de bredere variant
Let op: houd er ook rekening mee dat er gemonteerd dient te worden conform het bouwbesluit NEN6062. Dat houdt ook in dat het dubbelwandige rookkanaal omkokerd dient te worden met brandwerend plaatmateriaal.
Verslepingstabellen
Een rookkanaal naar links, recht, voren of naar achteren verplaatsen noemen ze " verslepen". Bekijk onze verslepingstabellen. Daarop kun je zien hoeveel het kanaal versleept wanneer er tussen 2 bochten een bepaald element wordt geplaatst. Dit kan door vaste lengte-elementen te gebruiken maar soms kom je dan niet goed uit. In dat geval wordt er een dubbelwandig schuifelement toegepast.
Vragen over de tabellen? Neem dan gerust contact met ons op. Ook kunnen wij je in contact brengen met professionele installateurs.
